熔體流動(dòng)速率試驗(yàn)機(jī)針對(duì)塑料行業(yè)的測(cè)試方案
熔體流動(dòng)速率試驗(yàn)機(jī)（Melt Flow Rate Tester, MFR Tester）是用于測(cè)定熱塑性塑料在高溫熔融狀態(tài)下的流動(dòng)性能的測(cè)試設(shè)備。它在塑料行業(yè)中應(yīng)用廣泛，特別是在塑料原材料生產(chǎn)、改性塑料配方研究、質(zhì)量控制和注塑工藝設(shè)計(jì)中，MFR（Melt Flow Rate, 熔體流動(dòng)速率）是評(píng)價(jià)塑料材料加工性能的一個(gè)重要指標(biāo)。
以下是針對(duì)塑料行業(yè)的熔體流動(dòng)速率試驗(yàn)機(jī)測(cè)試方案，包括測(cè)試原理、設(shè)備與試樣準(zhǔn)備、測(cè)試步驟、應(yīng)用和注意事項(xiàng)等。
一、MFR測(cè)試的基本原理
熔體流動(dòng)速率（MFR） 是指在一定溫度和一定負(fù)荷下，單位時(shí)間內(nèi)通過(guò)標(biāo)準(zhǔn)毛細(xì)管流出的熔體質(zhì)量，以g/10分鐘為單位。它是衡量熱塑性塑料在熔融狀態(tài)下流動(dòng)性的參數(shù)之一。
l MFR高：意味著塑料在高溫下流動(dòng)性好，適合于薄壁制品或注塑工藝。
l MFR低：流動(dòng)性較差，適合于生產(chǎn)厚壁制品或需要較高機(jī)械強(qiáng)度的制品。
二、測(cè)試設(shè)備及試樣準(zhǔn)備
1. 熔體流動(dòng)速率試驗(yàn)機(jī)：
l 加熱爐：用于加熱試樣到指定測(cè)試溫度，一般在100℃至400℃范圍內(nèi)可調(diào)節(jié)，常見測(cè)試溫度為190℃、230℃等（根據(jù)材料類型選擇）。
l 標(biāo)準(zhǔn)毛細(xì)管模具：用于測(cè)試時(shí)熔體的擠出。
l 砝碼：用來(lái)施加負(fù)荷，通常包括2.16kg、5kg、10kg等（根據(jù)材料的流動(dòng)性選擇合適的砝碼）。
2. 試樣準(zhǔn)備：
l 試樣為塑料粒子，通常在測(cè)試前需要對(duì)試樣進(jìn)行預(yù)干燥處理，防止水分對(duì)測(cè)試結(jié)果的影響。
l 干燥條件一般根據(jù)塑料種類決定，如ABS、PP、PE等塑料在80℃-100℃干燥2-4小時(shí)。
三、測(cè)試步驟
1. 設(shè)置測(cè)試參數(shù)：

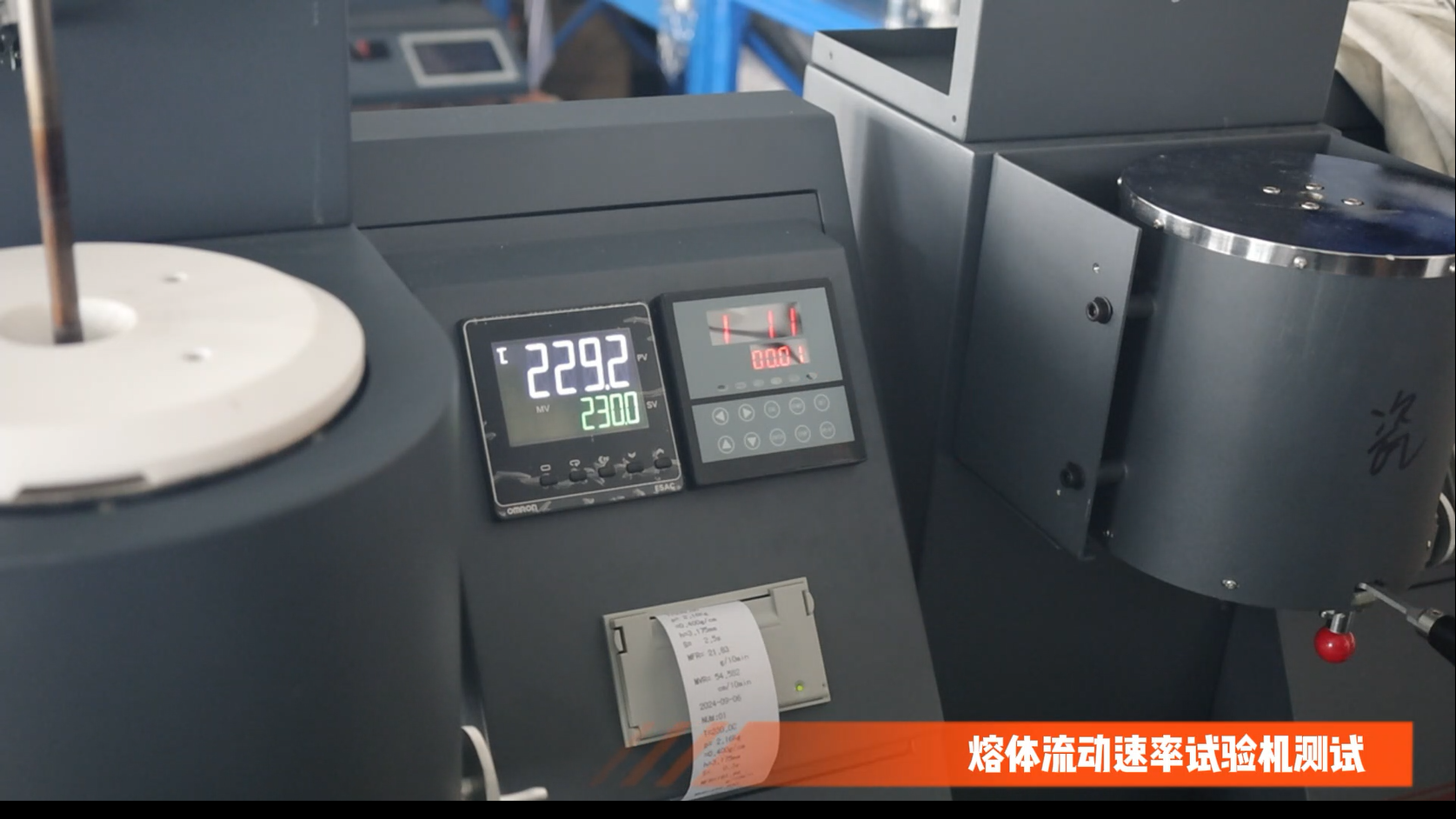

l 設(shè)定測(cè)試溫度（如190℃或230℃，根據(jù)測(cè)試材料的特性選擇），加熱到設(shè)定溫度后保持恒溫。
l 根據(jù)材料的類型選擇適當(dāng)?shù)呢?fù)荷（如2.16kg），并安裝在試驗(yàn)機(jī)上。
2. 試樣裝入加熱筒：

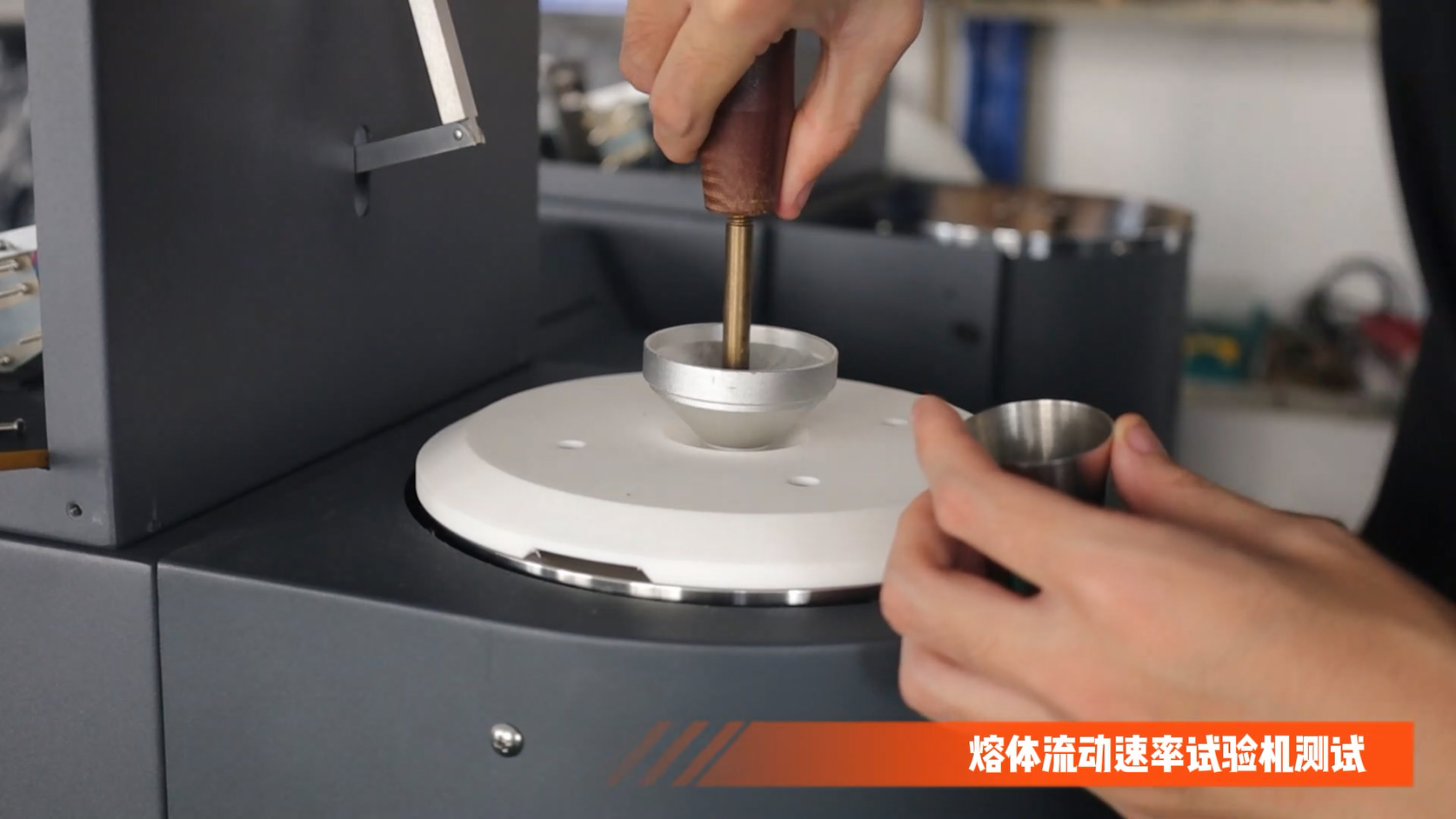

l 將一定量的塑料試樣加入到加熱筒中，等待其在設(shè)定溫度下熔融達(dá)到穩(wěn)定狀態(tài)（通常需加熱5-10分鐘）。
3. 施加負(fù)荷并進(jìn)行擠出：
l 通過(guò)施加負(fù)荷，使熔融狀態(tài)下的塑料在壓力作用下通過(guò)毛細(xì)管模具擠出。

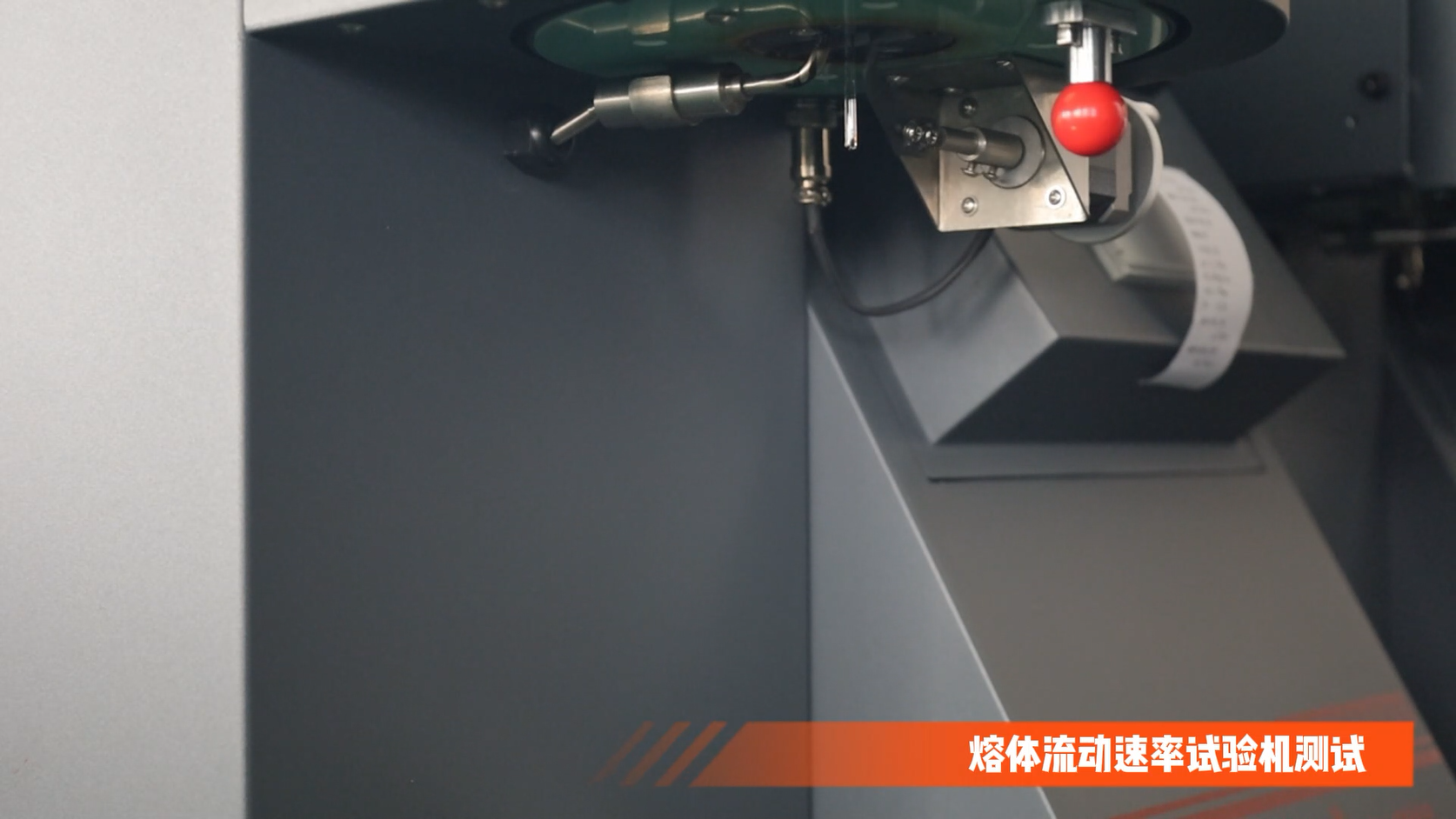

l 記錄10分鐘內(nèi)擠出的熔體質(zhì)量，或者記錄單位時(shí)間內(nèi)擠出的熔體長(zhǎng)度（根據(jù)不同的測(cè)試方法）。
4. 計(jì)算MFR：
l MFR的計(jì)算公式為： MFR (g/10 min)=擠出熔體的質(zhì)量 (g) ÷10 min
l 根據(jù)試驗(yàn)機(jī)提供的自動(dòng)測(cè)量結(jié)果或手動(dòng)記錄的數(shù)據(jù)，計(jì)算出熔體流動(dòng)速率。
5. 記錄結(jié)果并分析：
l 測(cè)試完成后，記錄試樣在不同溫度和負(fù)荷下的MFR值。
l 根據(jù)MFR數(shù)據(jù)，可以評(píng)估材料的熔融流動(dòng)性，判斷其加工性能和適用的工藝。
四、MFR測(cè)試在塑料行業(yè)的應(yīng)用
1. 原材料質(zhì)量控制：
l MFR是塑料生產(chǎn)商和改性塑料制造商常用的質(zhì)量控制指標(biāo)。不同批次的原材料MFR值的一致性，可以確保生產(chǎn)過(guò)程中產(chǎn)品質(zhì)量的穩(wěn)定性。
l 對(duì)于同一種塑料，MFR值差異過(guò)大可能意味著原材料中聚合度、分子量等的變化，需要進(jìn)行調(diào)整或重新配料。
2. 改性塑料配方研究：
l 在塑料改性過(guò)程中（如填充、增強(qiáng)、阻燃改性等），MFR測(cè)試可以幫助評(píng)估改性材料在熔融狀態(tài)下的流動(dòng)性，從而指導(dǎo)配方調(diào)整。
l 例如，在添加玻璃纖維增強(qiáng)材料時(shí)，MFR會(huì)下降，因?yàn)樵鰪?qiáng)材料增加了熔體的粘度。通過(guò)控制MFR，可以優(yōu)化改性塑料的加工性能。
3. 注塑工藝設(shè)計(jì)與優(yōu)化：
l 對(duì)于注塑成型工藝，MFR是選擇原材料和設(shè)定工藝參數(shù)的重要依據(jù)之一。MFR高的材料更適合薄壁制品和復(fù)雜模具的充填，而MFR低的材料更適合厚壁制品或需要較高強(qiáng)度的制品。
l 根據(jù)不同產(chǎn)品的要求，通過(guò)選擇合適的MFR材料，可以提高生產(chǎn)效率，降低廢品率。
4. 材料性能比較：
l 不同廠家生產(chǎn)的同一類型塑料（如不同品牌的PP、ABS等）在MFR方面可能有差異，通過(guò)測(cè)試可以幫助用戶選擇最適合自己需求的材料。
l 在新材料開發(fā)過(guò)程中，MFR也是比較新舊材料加工性能的關(guān)鍵指標(biāo)之一。
五、測(cè)試標(biāo)準(zhǔn)與注意事項(xiàng)
1. 常用測(cè)試標(biāo)準(zhǔn)：
l ISO 1133：測(cè)定熱塑性塑料熔體流動(dòng)速率（MFR）的國(guó)際標(biāo)準(zhǔn)。
l ASTM D1238：用于測(cè)試熔體流動(dòng)速率的美國(guó)標(biāo)準(zhǔn)。
l GB/T 3682：中國(guó)國(guó)家標(biāo)準(zhǔn)，用于測(cè)定熱塑性塑料熔體流動(dòng)速率。
2. 測(cè)試注意事項(xiàng)：
l 溫度控制：溫度是影響MFR測(cè)試結(jié)果的關(guān)鍵因素之一。測(cè)試過(guò)程中應(yīng)確保溫度穩(wěn)定，避免因溫度波動(dòng)導(dǎo)致的測(cè)試誤差。
l 試樣預(yù)干燥：試樣中的水分會(huì)影響塑料的流動(dòng)性，特別是對(duì)吸濕性較強(qiáng)的塑料（如PA、PC）尤其重要。建議在測(cè)試前對(duì)試樣進(jìn)行充分干燥。
l 負(fù)荷選擇：不同塑料材料的熔體粘度差異較大，選擇適當(dāng)?shù)呢?fù)荷可以確保測(cè)試結(jié)果的準(zhǔn)確性。負(fù)荷的選擇應(yīng)符合測(cè)試標(biāo)準(zhǔn)或企業(yè)內(nèi)控標(biāo)準(zhǔn)。
六、總結(jié)
熔體流動(dòng)速率試驗(yàn)機(jī)在塑料行業(yè)中是一種重要的檢測(cè)設(shè)備，通過(guò)測(cè)試塑料材料在高溫熔融狀態(tài)下的流動(dòng)性，為生產(chǎn)工藝、材料選擇、質(zhì)量控制提供了科學(xué)的數(shù)據(jù)支持。通過(guò)合理的測(cè)試方案，企業(yè)可以更好地掌握材料的加工特性，優(yōu)化生產(chǎn)流程，提高產(chǎn)品質(zhì)量。
